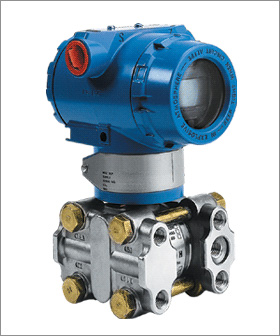

3351HP型變靜壓差壓變送器
|
產品名稱: |
3351HP型變靜壓差壓變送器 |
|
|
產品說明: |
|
3351HP型變靜壓差壓變送器 |
|
三、3351HP型高靜壓差壓變送器
高靜壓變送器可在工作壓力32MPa以下測量差壓，由于具有32MPa的耐工作壓力和過載，確保了變送
能在高靜壓系統中得到可靠的應用。表10
|
3351HP型
|
高靜壓差壓變送器 |
|
|
4
|
0-6～40KPa
|
|
5
|
0-40～200KPa
|
|
|
代號
|
功能
|
|
N
|
普通模擬型：（輸出：4～20mA）
|
|
G
|
常規智能型：（輸出：4～20mA）
|
|
S
|
標準智能型：（輸出：4～20mA帶HART總線協議）
|
|
|
代號
|
結構材料
|
|
法蘭接頭
|
排氣/排液閥
|
隔離膜片
|
灌充液體
|
|
J1
|
316不銹鋼
|
316不銹鋼
|
316不銹鋼
|
硅
油
|
|
J2
|
316不銹鋼
|
316不銹鋼
|
哈氏C-276
|
|
J3
|
316不銹鋼
|
316不銹鋼
|
蒙乃爾
|
|
J4
|
316不銹鋼
|
316不銹鋼
|
鉭
|
|
|
代號
|
靜壓MPa
|
|
E
|
25
|
|
F
|
32
|
|
|
代號
|
精度
|
|
Q1
|
0.2%FS
|
|
Q2
|
0.5%FS
|
|
|
代號
|
電氣連接頭
|
|
L1
|
M20X1.5內螺紋
|
|
L2
|
1/2NPT內螺紋
|
|
|
代號
|
附加選項
|
|
M1
|
0～100%線性指示表頭
|
|
M3
|
數字顯示表頭
|
|
B1
|
2〃管裝彎支架
|
|
B2
|
墻裝/板裝彎支架
|
|
B3
|
2〃管裝平支架
|
|
D0
|
泄放閥在壓力室中部
|
|
D1
|
側面泄放閥在壓力室上部
|
|
D2
|
側面泄放閥在壓力室下部
|
|
C0
|
1/2〃錐管內螺紋接頭
|
|
C1
|
1/2〃引壓接頭及后部焊接引壓管φ14（供貨時含C0）
|
|
C2
|
丁字形螺紋接頭M20X1.5
|
|
d
|
防爆型EXdIICT5
|
|
I
|
本安型EXiaIICT6
|
|
3351DP 5 N J2 C Q1 L1 M1B1D1C0I 選型舉例 |
|
|
|
|
|
